支座灌漿料
產品說明 產品說明 支(zhi)座灌(guan)(guan)漿(jiang)料是一種(zhong)高(gao)(gao)性能聚(ju)合(he)物改性水(shui)泥基(ji)灌(guan)(guan)漿(jiang)材料，采(cai)用了多種(zhong)有機、無機添加劑，具有超(chao)早強(qiang)、高(gao)(gao)強(qiang)、無收縮(suo)、高(gao)(gao)耐(nai)磨的等特性。適合(he)于搶修、橋梁支(zhi)座錨固灌(guan)(guan)
產品說明
產品說明

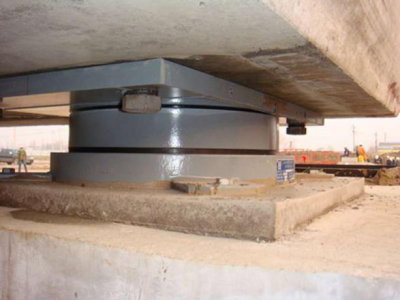

支(zhi)座灌(guan)漿(jiang)料(liao)是一種(zhong)高(gao)性(xing)能(neng)聚合物改性(xing)水泥基灌(guan)漿(jiang)材料(liao)，采用了多種(zhong)有機(ji)、無機(ji)添加劑，具有超(chao)早強、高(gao)強、無收縮、高(gao)耐磨的等(deng)特性(xing)。適(shi)合于(yu)搶修(xiu)、橋梁支(zhi)座錨固(gu)灌(guan)漿(jiang)、軌道錨固(gu)灌(guan)漿(jiang)等(deng)，特別(bie)適(shi)合于(yu)高(gao)速鐵路、客運專線、高(gao)速公(gong)路等(deng)的支(zhi)座灌(guan)漿(jiang)。
產品特點
高流態、自流平、無收縮具有微膨脹性能、早強高強，后期強度超高，且不倒縮，較好的耐磨性及韌性、使用方便，成品為干拌砂漿，加水攪拌即可使用。
施工方法：
1．基礎處理：清掃設備基礎表面，不得有碎石、浮漿、灰塵、油污等雜物。灌漿前24h，設備基礎表面應充分濕潤。灌漿前1h應吸干積水。
2．確定灌漿方式：根據現場實際情況，選擇相應的灌漿方式，支座灌漿料因具有很好的流動性能，一般情況下，用"自重法灌漿"即可，即將漿料直接自模板口灌入，完全依靠漿料自重自行流平并填充整個灌注空間；也可采用"高位漏斗法灌漿"或"壓力法灌漿"進行灌漿。

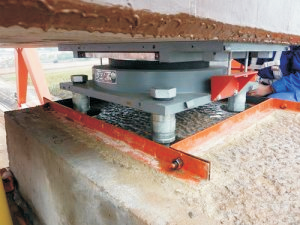

3．支模：根據確定的灌漿方式和灌漿施工圖支設模板，模板必須支設嚴密、穩固，以防松動、漏漿。
4．灌漿料的攪拌：按產品合格證上推薦的水料比確定加水量，拌和用水應采用飲用水，水溫以10～65℃為宜，可采用機械或人工攪拌。采用機械攪拌時，攪拌時間一般為1～2分鐘。采用人工攪拌時，宜先加入2/3的用水量攪拌2分鐘，其后加入剩余用水量繼續攪拌至均勻。

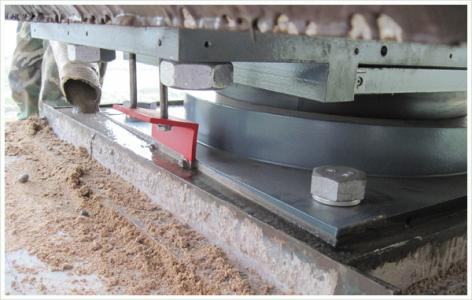

5.灌漿：灌漿施工時應符合下列要求：
（1）漿料應從一側灌入，直至另一側溢出為止，以利于排出支座與混凝土基礎之間的空氣，使灌漿充實，不得從四側同時進行灌漿。
（2）灌漿開始后，必須連續進行，不能間斷，并應盡可能縮短灌漿時間。
（3）在灌漿過程中不宜振搗，必要時可用竹板條等進行拉動導流。
（4）每次灌漿層厚度不宜超過100mm。
（5）灌漿過程中如發現表面有泌水現象，可布撒少量干料，吸干水份。
（6）設備基礎灌漿完畢后，要剔除的部分應在灌漿層終凝前進行處理。
（7）在灌漿施工過程中直至脫模前，應避免灌漿層受到振動和碰撞，以免損壞未結硬的灌漿層。
（8）灌漿中如出現跑漿現象，應及時處理。
（9）當灌漿量較大時，應采用機械攪拌方式，以保證灌漿施工。
6、養護
（1）灌漿完畢后30分鐘內,應立即噴灑養護劑或覆蓋塑料薄膜并加蓋巖棉被等進行養護,或在灌漿層終凝后立即灑水保濕養護。
（2）冬季施工時,施工養護措施還應符合現行《水泥基灌漿材料運用技術規范》(GB/T50448-2015)的有關規定。
注意事項
（1）參考用量：2200～2400Kg/m3，水灰比14-16%。
（2）在干燥的條件下可保存3個月，如超過有效期經過檢驗合格后仍可使用。產品應在干燥、通風、蔭涼的場所儲存。包裝規格：小包裝25kg/袋，中包裝40kg/袋，大包裝50kg/袋。
主要技術指標
JT/T1130-2017橋梁支座灌漿材料
| 測試項目 | 性能指標 | |||
| 早強I型 | 早強(qiang)II型(xing) | 普通型 | ||
| 流動度（mm） | 初始 | ≥320 | ≥320 | ≥320 |
| 30min | ≥280 | ≥280 | ≥290 | |
| 凝結時(shi)間（min） | 初凝 | ≥30 | ≥30 | ≥60 |
| 終凝(ning) | — | ≤180 | ≤720 | |
| 泌水(shui)率（%） | 0 | |||
| 抗(kang)壓強(qiang)度(du)(MPa) | 2h | ≥20 | — | — |
| 8h | — | ≥20 | — | |
| 24h | ≥50 | ≥40 | ≥20 | |
| 3d | — | — | ≥40 | |
| 28d | ≥60 | ≥60 | ≥60 | |
| R56/R28 | ≥1.0 | |||
| 抗折強度 | 2h | ≥4 | — | — |
| 8h | — | ≥4 | — | |
| 24h | ≥10 | ≥6 | ≥4 | |
| 3d | — | — | ≥6 | |
| 28d | ≥10 | |||
| F56/F28 | ≥1.0 | |||
| 彈性模量（GPa） | 28d | ≥30 | ||
| 豎向膨脹率（%） | 3h | 0.1~2.0 | ||
| 24h與3h膨脹率之差(cha) | 0.02~0.5 | |||
|
自由膨脹率 （水中養護）（%） |
28d | 0.02~0.1 | ||
|
注1：R28、R56分別為28d、56d抗壓強度 注2：F28、F56分別為28d、56d抗壓強度 |
||||
在線留言訂購
資訊中心
- 2021久久精品國產99國產精品: 高強無收縮灌漿料產品用途 2022-01-20
- 2021久久精品國產99國產精品: 灌漿料是什么東西？ 2022-01-09
- 2021久久精品國產99國產精品: 環氧砂漿是怎么施工的？ 2022-01-09
- 2021久久精品國產99國產精品: 混凝土壓漿料修復前準備工作有哪些 2021-12-25
- 2021久久精品國產99國產精品: 灌漿料出現裂縫怎么辦？ 2021-12-25
- 2021久久精品國產99國產精品: 環氧樹脂砂漿和灌漿料區別 2021-12-11
- 2021久久精品國產99國產精品: 環氧樹脂灌漿料應當如何包裝貯存 2021-12-11
- 2021久久精品國產99國產精品: 國家標準《水泥基灌漿材料應用技術規范》 （GB/T 50448-2015）頒布實施 2021-11-29
- 2021久久精品國產99國產精品: 支座灌漿料施工步驟與養護規范 2021-11-29
- 2021久久精品國產99國產精品: 高強無收縮灌漿料施工方法 2021-11-29
江蘇福嘉利建材科技有限公司
江(jiang)蘇 福嘉利建材科(ke)技(ji)有限公司(si)（ 湖北(bei) 福嘉利建材科(ke)技(ji)有限公司(si) ）是一(yi)家集研(yan)發、生產、銷售、技(ji)術服務(wu)為一(yi)體的專業建材科(ke)技(ji)公司(si)。公司(si)一(yi)直專注于(yu)混...
