組成及特點
FJL-CMA自密實混凝土外加劑是一種無收縮、高強度、免振搗水泥混凝土外加劑，主要由水泥超塑化劑、增稠保水劑、高性能礦物摻合料、減縮劑及其它功能外加劑組成，摻FJL-CMA的混凝土不僅成本較低，而且在彈性模量、熱膨脹系數、收縮、徐變等方面性能與被加固混凝土一致，更適于混凝土結構加固（特別是體外預應力加固）。
主要特點
 高流動性，保證混凝土能自流密實成型；
 高粘聚性，保證混凝土流動及停放過程中不發生離析現象；
 高保水性，保證混凝土硬化過程表面無泌水；
 高強度、高抗凍、高抗滲；
 硬化過程不收縮，具有微膨脹作用；
 與老混凝土粘結強度高，避免使用界面劑導致的施工不便；
 抗氯離子腐蝕，具有優異的阻銹能力；
 凝結硬化過程抗震動干擾強，在公路及鐵路橋梁等加固中可不中斷交通施工；
 含粗骨料且強度可調，性能與被加固混凝土一致；
 較灌漿料更經濟。
主要用途
   混凝土結構加固改造工程；配筋特密、形狀復雜、不便振搗的混凝土工程；對新老混凝土界面粘結強度要求高的特種工程；抗凍、抗滲、防腐混凝土工程；防水混凝土、鋼管混凝土及補償收縮混凝土工程。

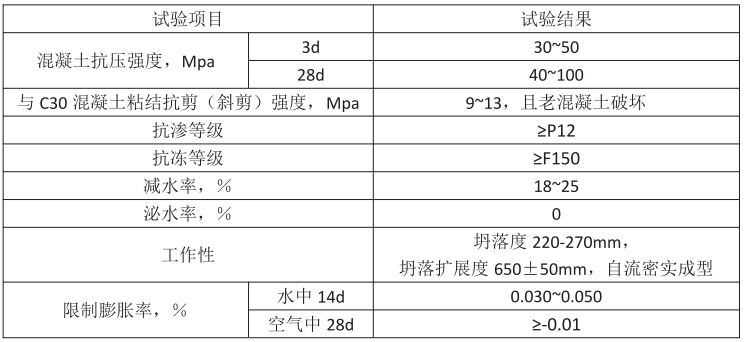

技術指標

使用方法及注意事項
 1、使用方法：根據配合比在混凝土拌和時直接以粉劑的形式加入，與水泥，砂、石、水共同攪拌成自密實混凝土，但應注意FJL-CMA自密實混凝土外加劑均勻撒布在水泥表面，避免與潮濕的砂、石直接接觸。
 2、用量：用量范圍為內摻15-19%（即替代15-19%的水泥），推薦用量為內摻17%（即外摻約20%，重量比為水泥：FJL-CMA自密實混凝土外加劑=100：20）。
 3、使用前需根據強度等級，加大截面尺寸或鋼筋凈間距，當地原材料供應情況、施工方式等具體情況確定配合比，可由本公司技術人員提供推薦配合比并采用工程實際原材料進行配合比驗證，未經試驗不得隨意更改配合比。
 4、混凝土自密實性能對原材料及配合比較敏感，因此應嚴格控制配合比，現場原材料須計量并考慮集料含水，粗集料最大粒徑不宜超過20mm，集料級配、含泥量及針、片狀顆粒含量必須符合標準要求。
 5、可采用泵送方式施工，大體積混凝土及商品混凝土可配合使用適量礦物摻合料（如粉煤灰 或礦渣等）以降低水化熱，未經試驗不得再加入其它外加劑（如泵送劑、早強劑、緩凝劑等）。
 6、不宜采用人工拌和，建議采用強制式攪拌機并適當延長攪拌時間（30-60秒），經長距離運輸或長時間停放后，在澆筑前宜再次人工或機械拌和均勻，以增加其流動性。
 7、加水初期，隨攪拌時間延長，FJL-CMA砼將逐漸變稀，必須注意控制加水量；用水量過大將可能導致分層離析及強度下降。
 8、支模時須充分考慮自密實混凝土的側壓力和自重，模板剛度和支撐應加強，以防跑模或沉降，同時應確保模板周邊密封不漏漿。為確保混凝土密實，可用振搗器振動模板及鋼筋，條件允許時可用長纖插搗或稍振搗，但應注意避免過振。
 9、任何外加劑與水泥都存在適應性問題，同一廠家、不同批次的水泥也可能存在一定差異， 為保證工程質量，施工前及每次更換原材料時應進行試驗。
 10、老混凝土表面應進行鑿毛處理，施工時應保證混凝土基材表面清潔，濕潤，并盡可能處于飽和面干含水狀態（完全吸水飽和但表面無明水）。
 11、加強養護（特別是早期濕養護）以避免其開裂。
 12、其它未盡事宜，可參照國家有關技術規范或從本公司獲得技術支持。
包裝、運輸、貯存、安全
 本產品規格為小包裝25kg/袋，中包裝40kg/袋，大包裝50kg/袋。
 采用自封口紙質閥口袋包裝，凈重詳見產品外包裝，本品應貯存在干燥，清潔的庫房內，注意防潮。不得露天堆放更不得雨淋或損壞包裝。
 自生產之日起，包裝完好時有效貯存期為3個月，超期或結塊需過篩并經試驗后方可使用。
 本產品不屬手易燃，易爆、有毒危險品，能以一般交通工具運輸，運輸途中不得損壞包裝，受潮或雨淋。
